Станки и технологическая оснастка для машиностроения
Станки по металлу и дереву и оснастка к ним: токарные патроны 80–500 мм и сменные кулачки, сверлильные патроны, конические оправки, переходные втулки Морзе, упорные центры.
Доставка Новой Почтой по всей Украине, безналичный расчёт и специальные условия для предприятий. Консультация и заказ — по телефону.
Как выбрать станок и оснастку
Раздел состоит из двух частей: сами станки и оснастка, которая связывает станок с инструментом и заготовкой. Если станок уже есть, выбор оснастки начинают с его паспорта — конуса шпинделя, конца шпинделя токарного станка, номера конуса Морзе в пиноли задней бабки. Если станок только подбирается, сначала определяют операции, размеры деталей и материал, а оснастку докупают под выбранную модель.

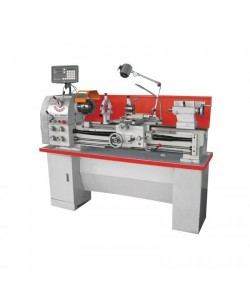

- Станки по металлу. Сверлильные, токарные, фрезерные, ленточнопильные и заточные. Сравнивайте наибольший диаметр сверления или обработки, расстояние между центрами, конус шпинделя, мощность и напряжение питания.
- Деревообработка. Круглопильные и форматно-раскроечные, ленточнопильные, строгальные, рейсмусные и фуговально-рейсмусные, фрезерные, токарные, шлифовальные, долбежные, торцовочные и пятиоперационные станки, а также кромкооблицовочное оборудование и стружкопылесосы.
- Токарный станок. Патроны 80–500 мм — трехкулачковые самоцентрирующие и четырехкулачковые — выбирают по диаметру, посадке на шпиндель и проходному отверстию. Сменные прямые и обратные кулачки есть для патронов 80–400 мм, а упорные центры нескольких моделей поддерживают длинные заготовки со стороны задней бабки.
- Сверлильный станок. Сверлильные патроны — под ключ, самозажимные, прецизионные, с интегрированным хвостовиком, для ударного сверления и микропатроны для сверл от 0,2–0,3 мм. Главное в них — посадка: внутренний конус B по DIN 238, JACOBS или резьба.
- Связующая оснастка. Конические оправки соединяют патрон с конусом Морзе шпинделя, переходные втулки позволяют поставить инструмент с меньшим конусом в большее гнездо, удлинительные втулки увеличивают вылет, эжекторы-клинья выбивают инструмент из гнезда.
Типичные ошибки — заказывать патрон или оправку без сверки посадки со шпинделем, путать близкие по размеру конусы B и J (B16 и J33 различаются всего на 0,12 мм), брать токарный патрон с проходным отверстием меньше прутка, который нужно пропускать через шпиндель, и наращивать вылет несколькими втулками подряд: каждое соединение добавляет биение.
Конусы и посадочные поверхности перед установкой протирают и обезжиривают, забоины на них недопустимы. Патроны регулярно чистят от стружки и слегка смазывают, кулачки самоцентрирующего патрона ставят строго по номерам. Станки обслуживают по регламенту из паспорта: смазка направляющих, натяжение ремней, проверка люфтов.
Частые вопросы
Как подобрать токарный патрон к станку?
По трем параметрам: диаметр патрона (в разделе 80–500 мм) не должен превышать допустимый для станка, посадка должна совпадать с концом шпинделя — под планшайбу или на короткий конус 5, 6 или 8, а проходное отверстие (16,5–136 мм) — быть не меньше прутка, который подают через шпиндель.
Что нужно, чтобы поставить сверлильный патрон в заднюю бабку или шпиндель с конусом Морзе?
Коническая оправка: с одной стороны у нее конус Морзе того номера, что в гнезде станка (в разделе MK1–MK5), с другой — посадка под патрон: конус B по DIN 238, JACOBS или резьба. Если гнездо больше хвостовика оправки, добавляют переходную втулку Морзе.
